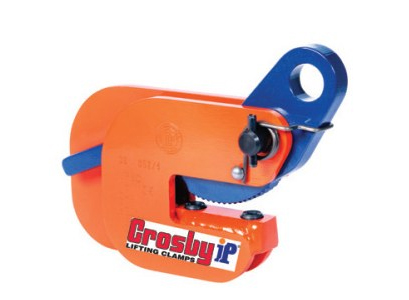

Garra de elevación horizontal IPBC

Las garras de elevación horizontal IPBC tienen una función de pretensión que permite al usuario unir las garras al material para la elevación horizontal. Estas garras también se pueden usar para manipular material que se utilizará en cizallas, máquinas de doblado y laminación u otros equipos de fabricación. También se puede utilizar para girar vigas de la posición “”H”” a la posición “”I””.

Descargar catálogo 

Descargar manual 

Quiero más información

call

Llama al 94 615 54 43

Disponible en capacidades desde 1 hasta 4.5 toneladas métricas (cargas Límite de Trabajo mayores disponibles a pedido).
Amplia variedad de aberturas de mordaza:0 a 40 mm.
Cuerpo de acero de aleación soldado para mayor resistencia y menor tamaño. Componentes de acero forjado, donde se necesite.
Equipado con una manija para una fácil colocación.
Sometidos individualmente a prueba de carga a 2 veces la Carga Límite de Trabajo, con certificación.
Cada producto se identifica individualmente; el número de serie y la fecha de la prueba de carga se estampan en el cuerpo. Con cada garra se incluye el manual del usuario con certificado de prueba.
Kits de mantenimiento y reparación disponibles.
Fabricado en instalaciones que cumplen con la norma ISO 9001.

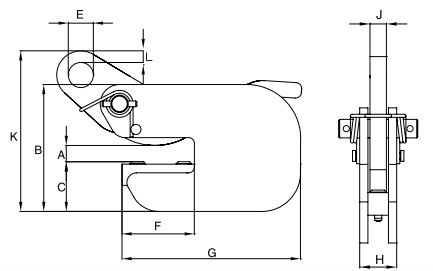

Medidas

Capacidad de carga y amarre

1T - 4.5T

Modelo	Capacidad de carga (t)	Stock No.	Peso pieza (kg)	Jaw A	B	C	D	E	F	G	H	J	K	L
IPBC	1	2700410	3.5	0 - 20	132	52		26	75	185	36	16	182	12
IPBC	2	2700411	6.5	0 - 25	152	62		30	82	210	49	20	218	15
IPBC	3	2700412	8.5	0 - 25	157	66		30	82	210	57	20	225	15
IPHGUZ	1.5	2705455	9.0	0 - 25	110	232	287	70	139	90		20	16
IPHGUZ	3	2705456	19.9	0 - 40	119	253	348	75	175	120		25	20
IPHGUZ	4.5	2705457	30.0	0 - 40	119	301	370	80	175	155		30	44
IPHGZ	0.75	2705451	4.0	0 - 25	82	148	206	50	99	98		12	22
IPHGZ	1.5	2705452	7.3	0 - 25	110	200	250	50	118	90		20	28
IPHGZ	3	2705453	12.3	0 - 40	120	227	305	70	148	120		25	32
IPHGZ	4.5	2705454	25.0	0 - 40	120	284	381	70	181	155		30	40
