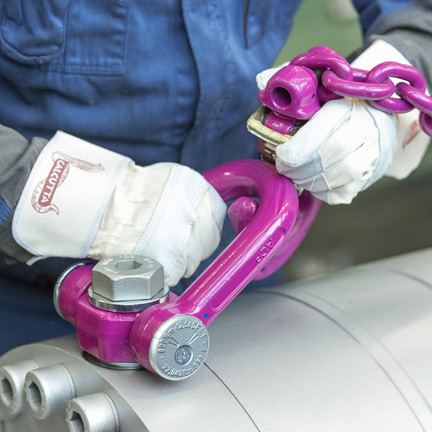

Cáncamo giratorio ACP-TURNADO

La anilla de un cáncamo con tiro central convencional puede griparse fácilmente al elevar la carga («Worst Case Position»), podiendo provocar una carga transversal peligrosa, y como consecuencia la rotura del tornillo. Además, durante la manipulación de la carga puede generar traqueteos provocando daños en la carga o en ele equipo de elevación/grúa. El cáncamo ACP-TURNADO dispone de un resorte que evita que la anilla pueda griparse. En vez de eso, gira inmediatamente al elevar la carga en la dirección de la fuerza.

Además, a tamaños similares, ofrece capacidades de carga
considerablemente mayores. Por ello, el ACP-TURNADO es
el cáncamo ideal cuando deben evitarse a toda costa ese tipo de daños.

Automoción Energía Fabricación de maquinaria Metal
Descargar catálogo
Descargar manual
Quiero más información
call

Llama al 94 615 54 43

CARACTERÍSTICAS DEL PRODUCTO
Sin cargas transversales peligrosas
El estribo no se detiene en la posición central.
Mecanismo de resorte interno innovador– protegido
de forma óptima.
Cumple con los requisitos de la norma americana
ASME B30.26.
Indicadores de desgaste para determinar el momento
de descarte.

Medidas

Capacidad de carga y amarre
0.7T - 35T
Referencia Peso [kg] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] F_{max} [mm] G [mm] H [mm] K [mm] L [mm] L_{max} [mm] M N [SW] I [SW] T [mm] torque [Nm] Nº referencia Nº referencia Vario
ACP M8 0,7 0.36 '-- 11 10.5 38 30 12 77 28 45.3 58 40 105 M8 5 13 83 30 7912061 8600630
ACP M10 1 0.37 '-- 11 10.5 38 30 16 97 28 50.4 58 44 125 M10 6 17 83 60 7912064 8600631
ACP M12 1,35 0.38 '-- 11 10.5 38 30 19 117 28 54.5 58 47 145 M12 19 83 80 7909314 8600632
ACP M16 2,5 0.88 '-- 14 14 50 40 22 149 36 68 76 58 185 M16 8 24 107 150 7909316 8600634
ACP M20 4 1.41 '-- 17 17 50 45 26.5 186.5 43.5 82.5 89 70 230 M20 10 30 118 300 7909317 8600636
ACP M24 6,3 3.27 '-- 23 23 66 60 34 210 55 104 121 89 265 M24 12 36 154 500 7909318 8600638
ACP M30 8 5.69 '-- 29 27 75 75 41.5 271.5 68.5 129 148 110 340 M30 14 46 183 800 7909319 8600640
ACP M36 15 7.1 106 32 32 82 70 45 240 60 128 168 105 300 M36 17 55 189 800 7911052 8600642
ACP M42 16 7.5 106 32 32 82 70 53 290 60 136 168 113 350 M42 22 65 189 1500 7911053 8600644
ACP M48 25 16 126 45 45 103 90 60.5 311.5 78.5 169 204 139 390 M48 24 75 235 2000 7912630 8600645
ACP M52* 26 16.5 123.5 45 45 103 95 65 300 108 173 204 '- '- M52 27 75 232 2000 7912631 8600647
ACP M56* 32,5 16.7 123.5 45 45 103 95 70 300 108 178 204 '- '- M56 24 75 232 2000 7912632 8600648
ACP M64* 35 17.2 123.5 45 45 103 95 80 300 108 188 204 '- '- M64 24 75 232 2000 7912633 8600649
ACP M72* 35 18.2 123.5 45 45 103 95 90 300 108 198 204 '- '- M72 24 75 232 2000 7912634 8600649
ACP M80* 35 19.3 123.5 45 45 103 100 100 300 108 208 204 '- '- M80 24 75 232 2000 7912635 8600649
ACP M90* 35 21.5 123.5 45 45 103 100 113 300 116 229 204 '- '- M90 24 75 240 2000 7912636 8600649
ACP M100* 35 23.8 123.5 45 45 103 120 125 300 116 241 204 '- '- M100 24 75 240 2000 7912637 8600649
ACP 1/2“ 1,35 0.39 '-- 11 10.5 38 30 18 124.4 28 54 58 46 152.4 1/2" 5/16“ 3/4“ 83 80 7909417 8600632
ACP 5/8“ 2,5 0.88 '-- 14 14 50 40 22 148.5 36 68 76 58 184 5/8" 3/8“ 15/16“ 107 150 7909418 8600634
ACP 3/4“ 4 1.41 '-- 17 17 50 45 25.5 185 43.5 81 89 69 228.6 3/4" 1/2“ 1 1/8“ 118 300 7909419 8600636
ACP 1“ 6,3 3.22 '-- 23 23 66 60 36 199 55 105.5 121 91 254 1" 9/16“ 1 1/2“ 154 500 7909420 8600638
ACP 1 1/4“ 8 5.77 '-- 29 27 75 75 46.5 271 68.5 134.5 148 115 339.5 1 1/4" 5/8“ 1 7/8“ 183 800 7909421 8600640
ACP 1 1/2“ 16 7.3 106 32 32 82 70 48 287 60 131 168 108 347 1 1/2" 7/8“ 2 1/4“ 189 800 7911054 8600643
ACP 1 3/4“ 18 7.5 104 32 32 82 70 56 290 60 141 168 117 350 1 3/4" 1“ 2 5/8“ 189 1500 7911055 '--
ACP 2“ 25 14.9 126 45 45 103 90 63.5 311 79 172 204 142 390 2" 1 1/8" 3" 235 2000 7912638 8600646
ACP 2 1/2"* -- 17.2 123.5 45 45 103 95 79 300 108 187 204 '- '- 2 1/2" 24 75 232 2000 7912639 8600649
ACP 3"* -- 18.7 123.5 45 45 103 95 95 300 108 203 204 '- '- 3" 24 75 232 2000 7912640 8600649
ACP 3 1/2"* -- 21.5 123.5 45 45 103 110 111 300 116 227 204 '- '- 3 1/2" 24 75 240 2000 7912641 8600649
ACP 4"* -- '- 123.5 45 45 103 120 '- 300 116 '- 204 '- '- 4" 24 75 240 2000 '-- 8600649
